SZ系列微型直流伺服电动机广泛应用于自动控制等系统中用作执行元件,也可作驱动元件。 本系列电动机是我国自行设计的新系列产品,同老系列S系列相比,具有体积小、重轻、力能指标高等特点,且产品系列化程度高,零部件通用化程度强。 按激磁方式系列电动机分为他激(并激)、串激、复激三种。 按使用环境条件本系列电动机分为普通型和湿热带型两类。 本系列电机与WK、SK列直流调速电源相匹配,可实现无级调速、张力控制,正反运行等功能。 本系列电机与多种系列减速器相匹配,可满足用户对转速、转矩、安装工位的不同要求。 本系列电动机可制成下表所示的安装结构形式。
安装型式
安装结构形式 |
安装结构型式代号 |
机座号 |
单轴伸 |
双轴伸 |

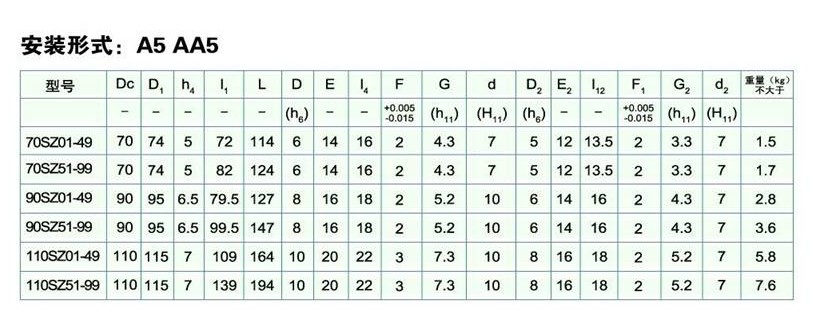

机壳外圆安装 |
A5 |
AA5 |
55-130 |

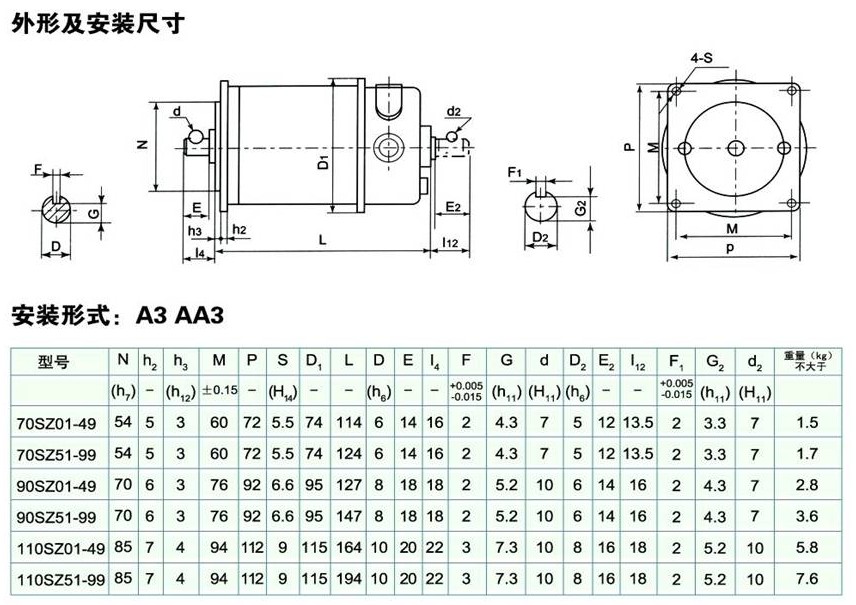

端盖凸缘安装 |
A3 |
AA3 |
55-130 |

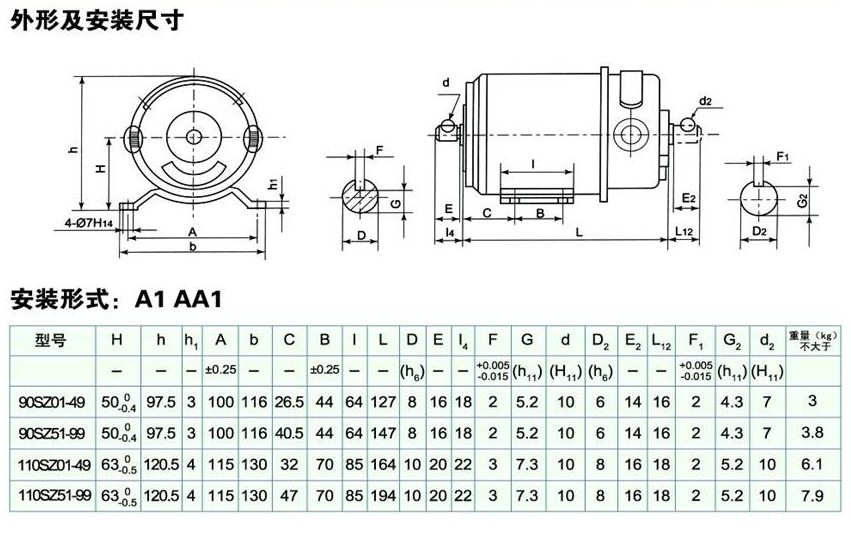

底脚安装 |
A1 |
AA1 |
90-130 |
SZ系列微型直流伺服电动机广泛应用于自动控制等系统中用作执行元件,也可作驱动元件。 本系统电动机是我国自行设计的新系列产品,同老系列S系列产品相比,具有体积小,重量轻,力能指标高等特点,且产品系列化程度高,零部件通用化程度强。 按使用环境条件本系列电动机分为普通型和湿带型两类。 本系列电机与WK、SK列直流调速电源相匹配,可实现无级调速、张力控制、正反运行等功能。 本系列电机与多种系列减速器相匹配,可满足用户对转速、转矩、安装工位的不同要求。
使用条件 海拔不超过4000M 允许温长;不超过75K(海拔为1000M时); 环境湿度;-40度~+55度 任意安装位置; 空气相对湿度大于等于95%(25度时) 对湿度带型电动机还允许在下列条件工作; 振动;振频10~150HZ,加速度2.5G 有凝露 冲击;7G(峰值) 有霉菌。
|
